1. 模块概述

1.1 简介

WL-56WK 是专门为台达 ESR4856AC 电源/充电器设计的PWM温度控制模块，由于台达 4856AC 原机是根据电流来控制风扇转速的，就5个固定档位，并且原机控制限制了最高转速，导致某些情况下温度高却散热不理想，有时候温度低却还是高转速导致噪音大。加装此温控模块后，则是根据检测的温度来控制散热风扇转速，如夏天发热大温度高，则转速就快，来保证散热！冬天温度低或者小功率使用时，转速就慢，兼顾静音。并且最低速到最高速全程都是线性无级调节，占空比0%-100%。并自带过温度保护和风扇堵转保护，避免因为封闭环境或者风扇故障导致的过热炸管。

1.2 功能特点

• 可调节加速温度点
• 带过温保护
• 带风扇堵转保护
• 可最低转速运行不保护
• 全程无极调速
• 插入式设计方便安装

1.3 应用场景

• 台达ESR4856AC电源加装温控
• 兼容台达ESR4840AC电源

2. 规格参数

2.1 工作参数

序号	参数名称	参数值	描述
1	工作电压	12V DC	可宽电压供电工作8-28V
2	模块消耗电流	< 5mA
3	模块通过电流	< 1.5A
4	加速温度点	默认 35℃	加速温度点，可通过电位器调节，范围：15-55℃
5	加速区间	20℃	加速区间默认20℃不可调节
6	满速温度点	默认 55℃	满速温度点＝加速温度点+加速区间，随加速温度点调节而变化
7	过温保护点	84℃	默认84℃不可调节，如需更改需要更换配置电阻
8	PWM占空比	0%-100%	到加速温度点时PWM占空比由0%逐渐升高，升高到满速温度点时占空比为100%
9	工作温度	-40 ~ +85℃

3. 尺寸及功能/插口定义

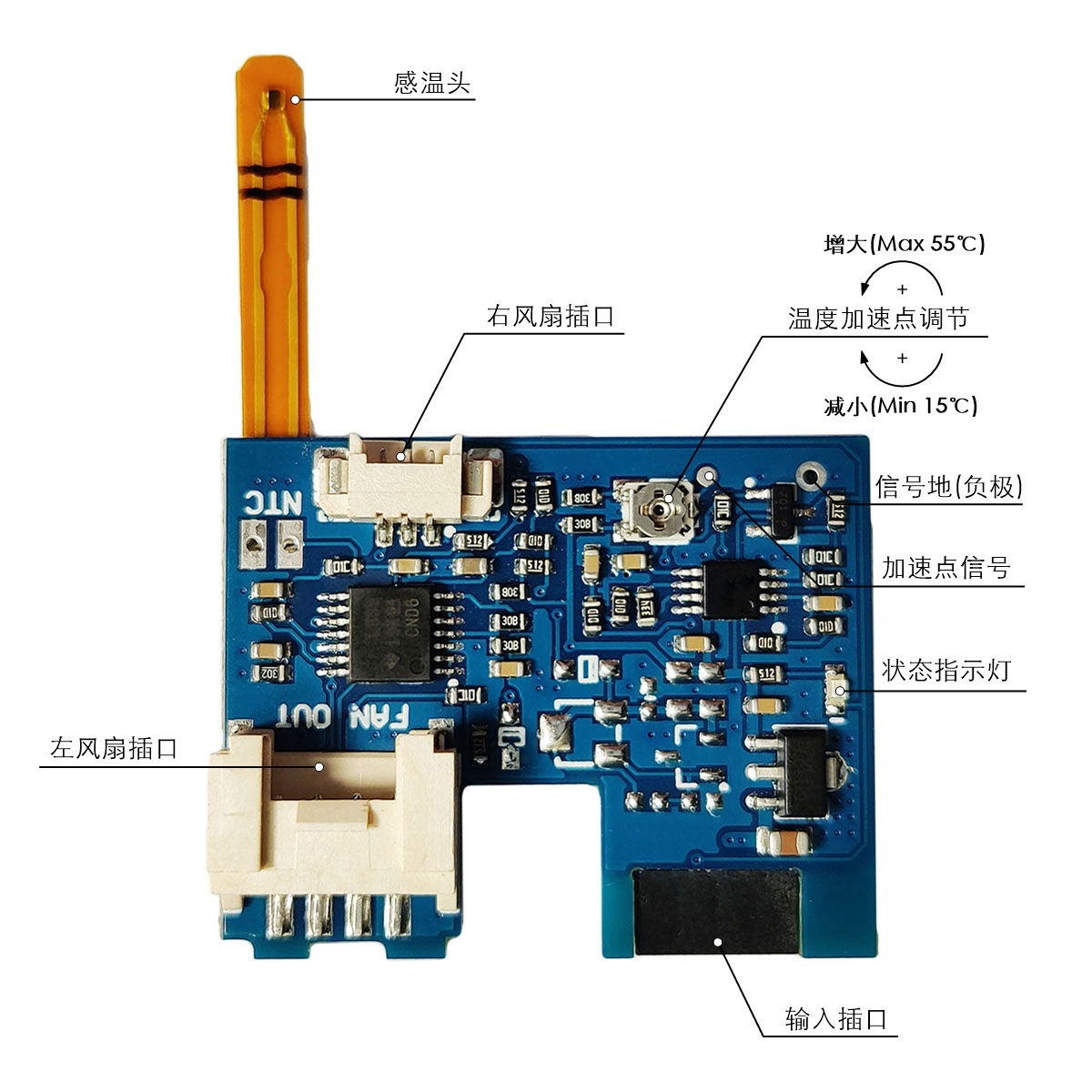

3.1 功能/插口定义





3.2 功能/插口说明

• 感温头：测量温度的传感器（NTC）,直接贴合在全桥MOS管的散热器上。
• 左风扇插口：兼容原机风扇插头，可直接插入无须接线。
• 右风扇插口：此插口需经过延长线到右风扇这边，需要切断原风扇线进行二次接线，详见 5. 安装方法
• 输入插口：兼容原插座，直接将模块对插到原机左风扇插座上，详见 5. 安装方法
• 温度加速点调节：温度加速点调节，默认35℃开始加速，逆时针增大，顺时针减小，范围15-55℃。一般情况下无须调节。
• 状态指示灯：模块正常工作时，此灯常亮。如温度过高触发过温保护或者风扇损坏、堵转的情况下，此灯熄灭。
• 加速点信号：通过测量此测试点电压可以得知当前的加速温度点是多少。一般万用表红表笔接此处
• 信号地(负极)：加速点信号相对测试地，一般万用表黑表笔接此处

3.3 尺寸参数

5. 安装方法

5.1 安装及接线

  5.1.1 安装前处理



  5.1.2 安装温控模块

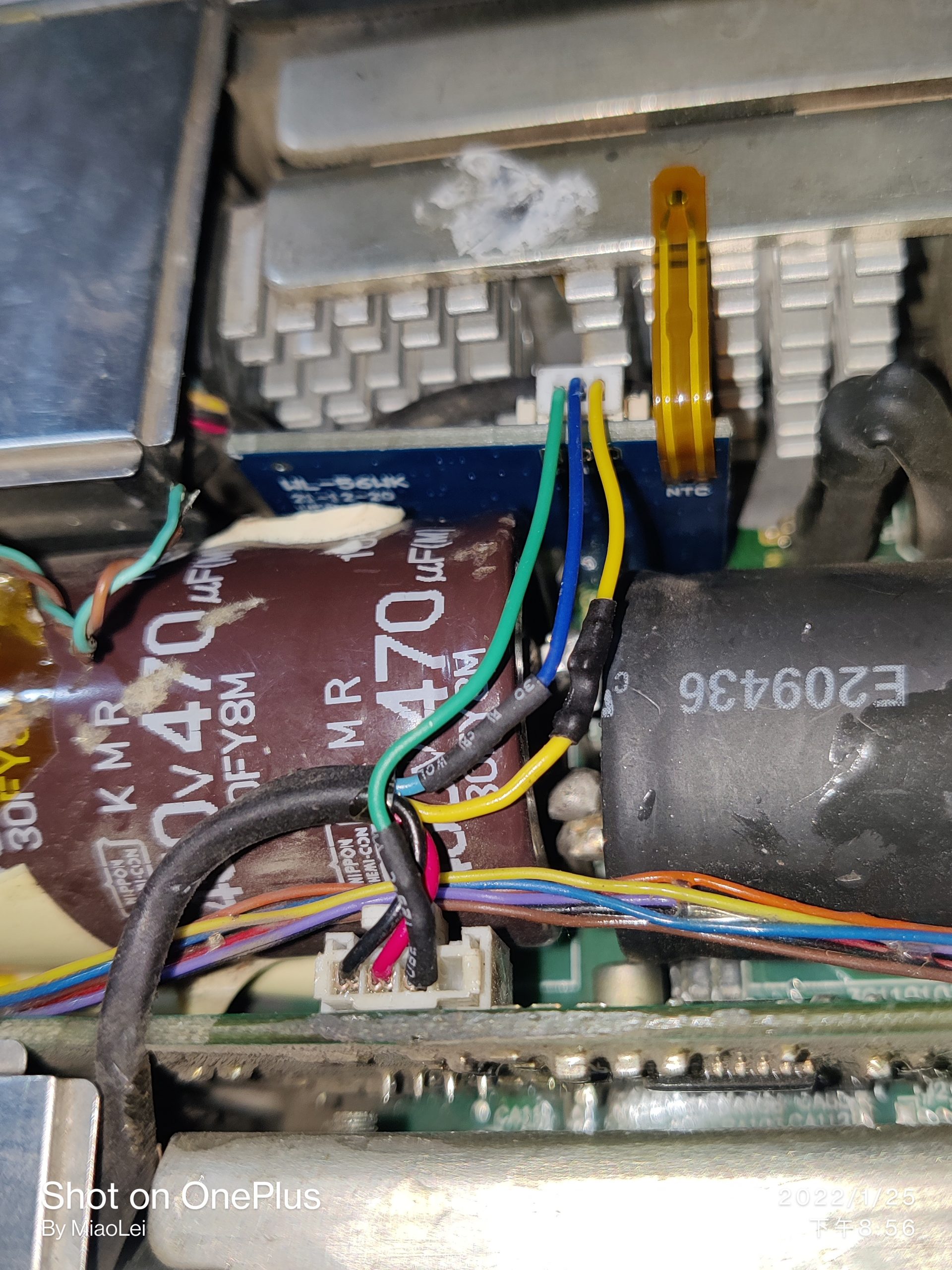

  5.1.3 右风扇接线

  5.1.4 薄膜头放置

  5.1.5 火柴头放置

<暂无>

5.2 测试

按照教程接好线后，插好两个风扇和温控模块，检查无误后通电，风扇应该是怠速转动状态，温控模块的蓝色灯应亮起，如不亮则有故障。用烙铁加热探头，风扇应该会在1秒内加速，如果不加速则有故障。通电后等待10到20秒，面板的红色指示灯无闪烁报警，如红色指示灯闪烁报警则有故障。

6. 常见问题

安装好温控模块后，给机器通电启动大概10秒左右面板的红灯闪烁。

1. 观察温控模块状态指示灯是否常亮。
2. 状态指示灯常亮：检查右风扇插口的绿色线是否焊接正确，该线是接到右风扇原来的主板插座上的，并非风扇上。
3. 状态指示灯不亮：检查右风扇插口的蓝色线是否焊接正确，该线是接到右风扇插头蓝色线上。

安装好模块后，给机器通电某个风扇就全速运转。

1. 左风扇上电就全速转就检查温控模块的输入插口是否插接接触良好。
2. 右风扇全速转就检查右风扇插口的黄色线是否焊接正确并良好，该线是接到右风扇插头黄色线上。

7. 注意事项

1. 注意电源的风扇的12V供电地是和高压侧地是共地的，电源通电状态下严禁触摸温控模块和散热器或者其他高压侧的任何地方，以免发生触电事故。
2. 任何接线请做好线与线之间的绝缘措施，如使用绝缘胶带或者热缩膜。

8. 版本管理

8.1 硬件版本

1. 2021-12-20发布 VER: 2.2
2. V2系列版本硬件初版发布。
3. 全新设计的方案，修复之前老款V1.6温控部分机器装好后闪红灯BUG。
4. 去除了风扇怠速，风扇最低占空比可以是0%。
5. 增加了风扇堵转保护。
6. 提高过温保护点为84℃。
7. 加速温度点可以通过电位器调节，范围 35℃ ± 20℃。
8. 整体板子外形和插座布局优化。
9. 增加状态指示灯。

1. 2022-04-03发布 VER: 2.3
2. 板框优化调整。

1. 2023-03-06发布 VER: 2.4
2. 增加电位器调节刻度点。
3. 增加怠速可调功能电路(可关闭)。
4. 增加可选火柴头温度探头版本。

8.2 文档版本

1. 2022-03-19
2. 发布初稿。

1. 2022-06-09
2. 增加版本管理。

1. 2024-08-09
2. 完善安装教程。
